Arreglando un monitor Samsung Syncmaster T220

Llegó a mis manos un monitor Samsung Syncmaster T220. Con una única indicación: no funciona.

Bien. Vale... Comprobamos las cosas típicas: cables, conexiones, botones.... todo en orden.

Síntomas: Cuando se enciende, la luz de ON/OFF se queda encendida, pero no hay imagen. Nada. Ni siquiera una imagen tenue. Al desconectar y enchufar de nuevo, el LED se ilumina a impulsos cortos. Raro. Pero sigue sin haber imagen.

Desmontaje general

La pantalla se abre fácil: Se quita el pedestal y se quitan dos tornillos. Metes un destornillador plano por los lados y vas haciendo palanca hasta que la pantalla se separa en dos mitades. Vamos quitando tornillos hasta que tenemos dos placas al descubierto. El adaptador de corriente (más tosca) y la placa principal con el chip de escalado (más high tech y llena de componentes SMD).

Hay una tercera placa (placa T-CON) a la que se accede quitando tres tornillos pequeños... En esa placa hay un fusible que a veces se quema. Pero no era el caso.

Placa de corriente

Placa principal

Placa T-CON. El fusible es un SMD de color verde

Inspección visual

A simple vista, todo parece normal en ambas placas. Nada roto, ningún condensador abultado, nada quemado.....

Mediciones básicas

¡Encendemos la pantalla, nos armamos con un polímetro y empezamos a medir voltajes!

  • Los fusibles de la placa de corriente estaban todos bien
  • Los voltajes en el conector que une la placa de corriente a la placa principal eran correctos.
  • La señal BL_EN, que se encarga de activar la luz de fondo, estaba a 0V. Sospechoso... Eso significa que el procesador de la pantalla no está ordenando que se enciendan las luces...
  • 5V_MAIN tiene un valor un poco bajo (4.44V). 3.3V y 1.8V tienen el valor adecuado.
  • 5V_PANEL da 0V. Curioso... el procesador tampoco está ordenando que se encienda el panel.

Voltajes en la placa principal
 En esta fase, es de gran ayuda disponer del service manual, que se encuentra fácilmente por Internet.

De todas formas... todo apunta a la placa principal... Así que miro en eBay, pero no encuentro nada :( Y paso de pedir nada a Aliexpress, o a china, o alguno de estos sitios raros.

Sólo me queda una opción:

Refundido

¡Ahá! A estas alturas ya he decidido tirar con el monitor. He gastado mucho tiempo dando palos de ciego sin haber identificado con claridad el problema. Pero... ¡Me queda la opción del refundido!

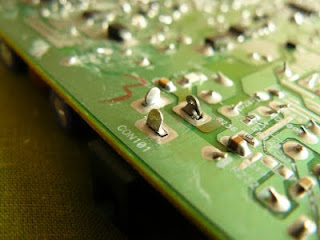

 El estaño se degrada con el tiempo. Las conexiones se agrietan, y pueden llegar a hacer mal contacto. Este tipo de grietas generalmente son microscópicas y no se pueden ver a simple vista. Todo esto produce fallos extraños y sin causa aparente.

La solución es refundir todo el estaño de la placa de golpe y dejar que se enfríe, con la esperanza de que la(s) grieta(s) se hayan reparado. Hay varias formas de hacer esto. Aquí las expongo, ordenadas de más profesional a menos profesional:

  1. Horno de refundido

  2. Pistola de calor

  3. Horno doméstico con control de temperatura

  4. Hornillo de las tostadas

Yo he usado la última opción. Idealmente, la temperatura debe de seguir una curva como esta:

Proceso de refundido

Pero como estoy haciendo una chapuza, pues he ido encendiendo y apagando las resistencias del hornillo según medía la temperatura con un termómetro de infrarrojos. Ya que iba a tirar la pantalla, me daba igual tirarla chamuscada.

Circuito tostado

Pese a su terrible aspecto, me atreví a conectarlo a la pantalla y... ¡sorpresa! BL_EN había aparecido, 5V_PANEL daba 5V y 5V_MAIN había subido hasta los 5.1V. No sólo eso, sino que los valores aparecían y desaparecían conforme pulsaba el botón de ON/OFF. ¡El circuito estaba funcionando!

Rápidamente, monté la pantalla para confirmar lo que estaba viendo con el polímetro. Resultado:

¡Pantalla nueva!
Espero que toda esta experiencia le sirva a alguien en algún futuro.
